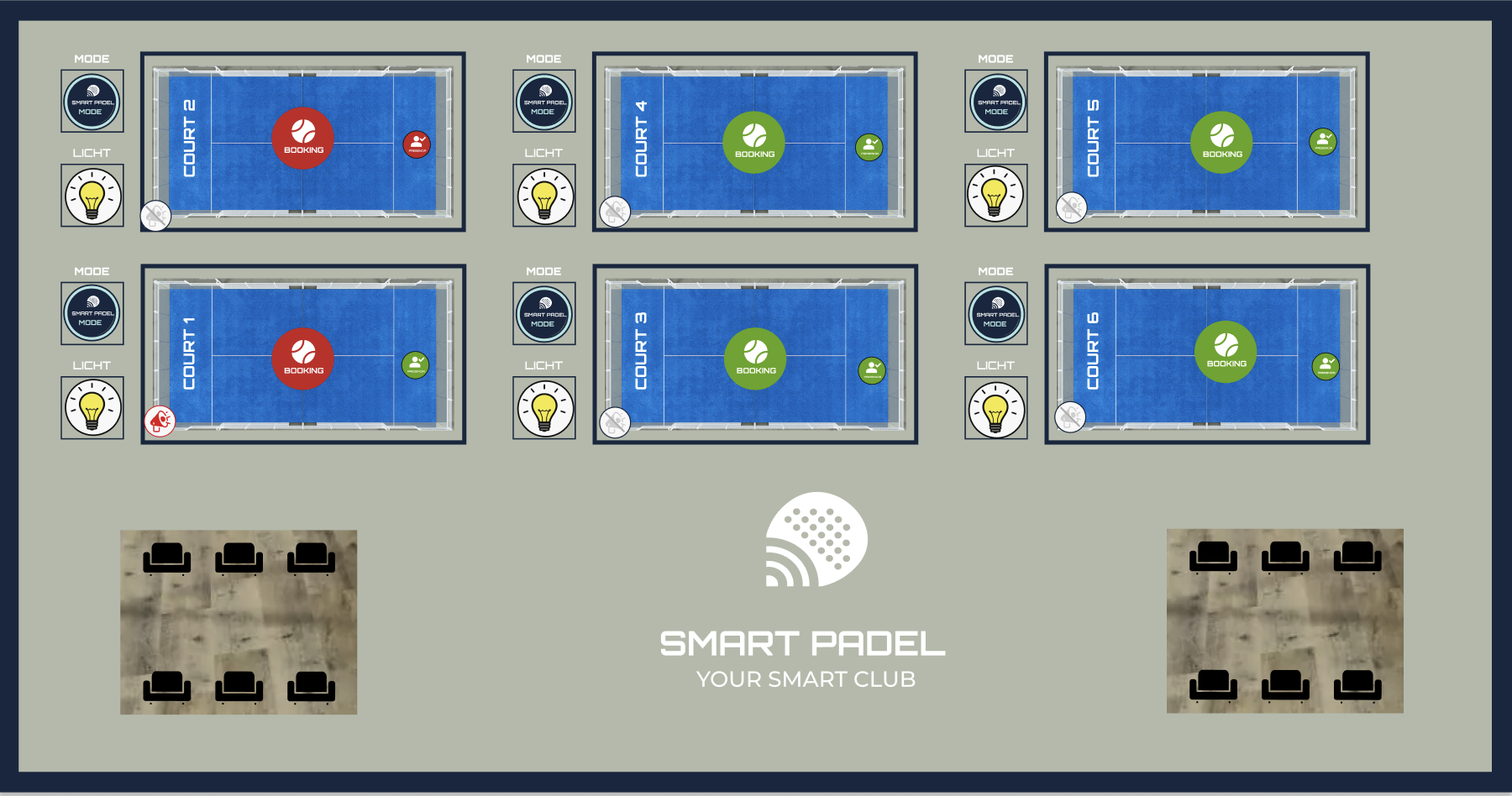

1. MODOS DE ILUMINACIÓN
El sistema de iluminación de Smart Padel ofrece dos modos principales, cada uno diseñado para situaciones específicas y totalmente personalizable según las necesidades de tu club. La lógica se configura de forma independiente en cada pista.

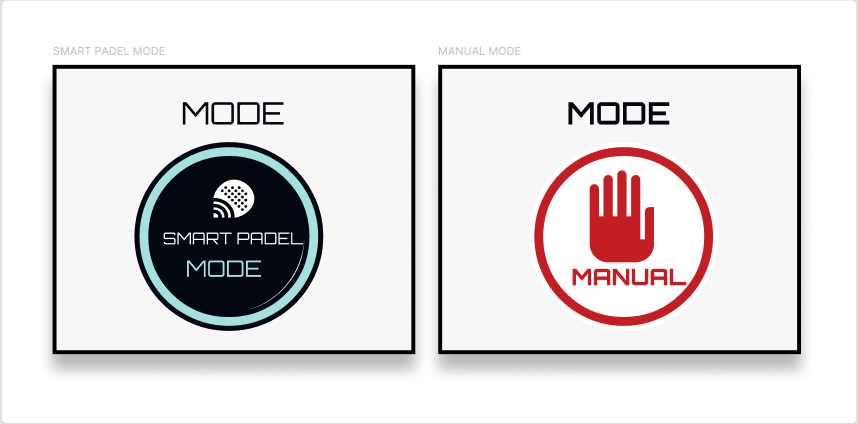

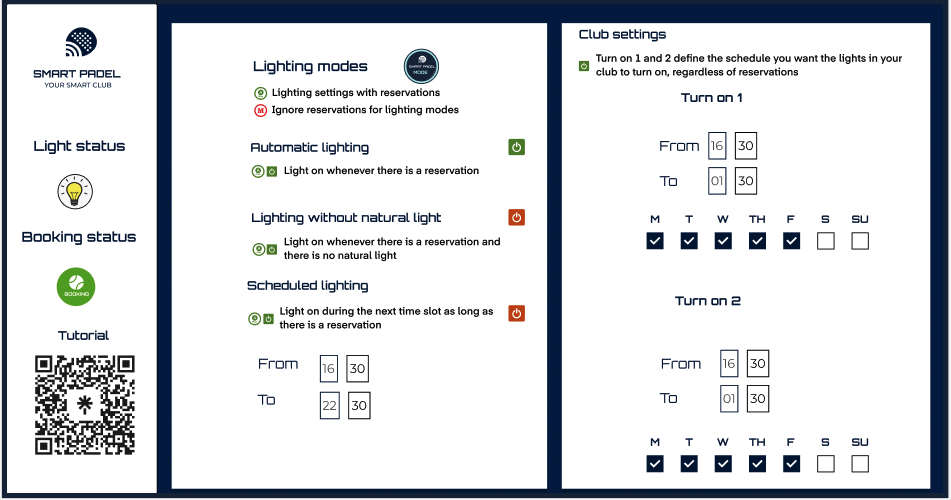

1.1 Smart Padel Mode
El sistema de iluminación del Modo Smart Padel está integrado directamente con la plataforma de reservas, garantizando que las luces se activen automáticamente en función de las reservas y otras condiciones configuradas. Este modo evita cualquier anulación manual de la plataforma de reservas.
1.1.1 Iluminación automática
Cuando se registra una reserva, las luces se activan automáticamente siempre que se cumplan las condiciones establecidas en tu configuración. Para clubes indoor, esta es la opción recomendada, ya que proporciona un control óptimo de la iluminación y eficiencia energética.
1.1.2 Iluminación sin luz natural
Para clubes outdoor o parcialmente cubiertos, esta función activa las luces solo cuando la luz natural es insuficiente. El sistema se adapta según la hora del día y la ubicación, garantizando condiciones de iluminación ideales para el entorno de tu club.

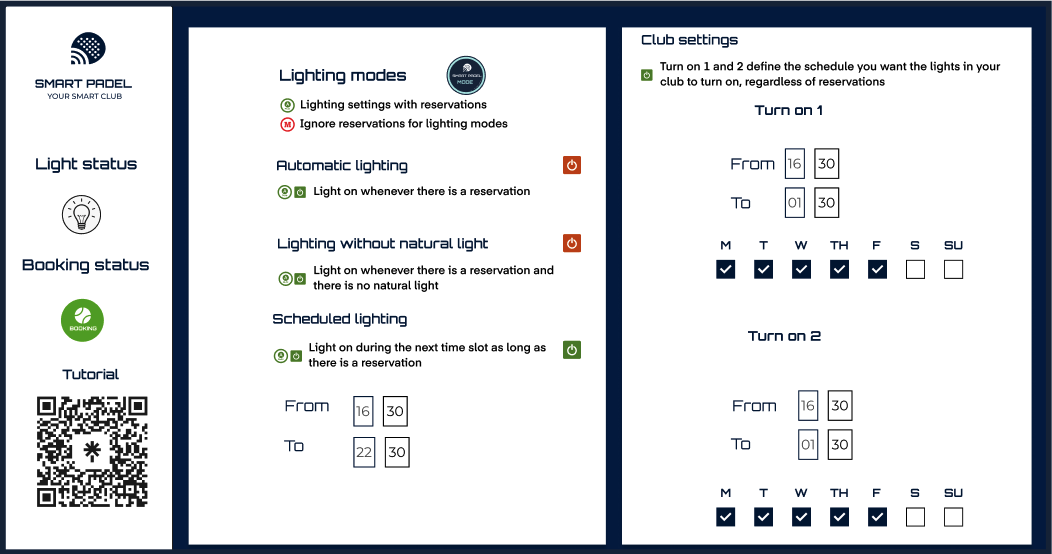

1.1.3 Iluminación por horario
En este caso, las luces solo se activarán si:
- El sistema está en Modo Smart Padel.
- Hay una reserva.
- La hora actual se encuentra dentro de un horario predefinido que hayas configurado.
Esta opción ofrece flexibilidad adicional para clubes con franjas horarias específicas en las que se requiere iluminación.

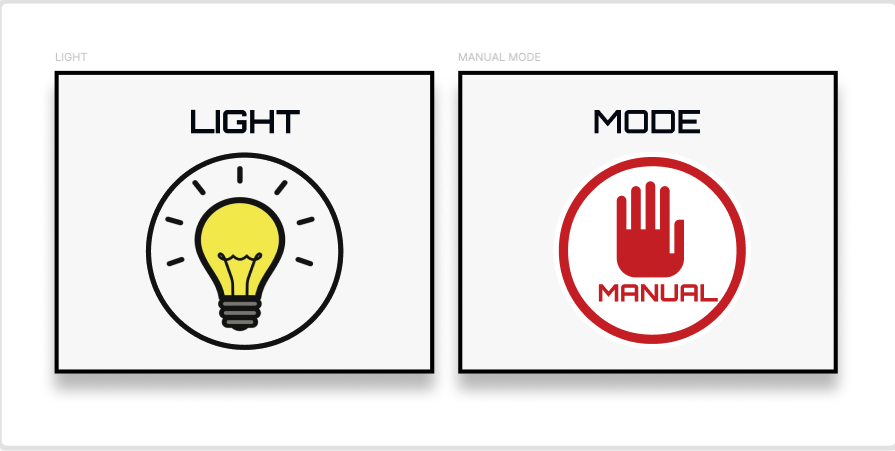

1.2 Modo Manual
En el Modo Manual, el sistema de iluminación anula la plataforma de reservas, dándote control directo sobre las luces.
IMPORTANTE: Después de probar la iluminación en Modo Manual, apaga siempre las luces antes de volver a Modo Smart Padel. Si cambias de modo sin apagar primero las luces, el sistema mantendrá el último estado activo, haciendo que las luces permanezcan encendidas y pudiendo provocar un consumo energético innecesario.
1.3 Luz ambiente
Funciona de forma similar a la iluminación de las pistas, pero con una opción adicional: puedes elegir si las luces de ambiente deben permanecer encendidas durante las reservas o no. Esto te permite adaptar la experiencia de iluminación según la atmósfera del club y tus preferencias de consumo energético.

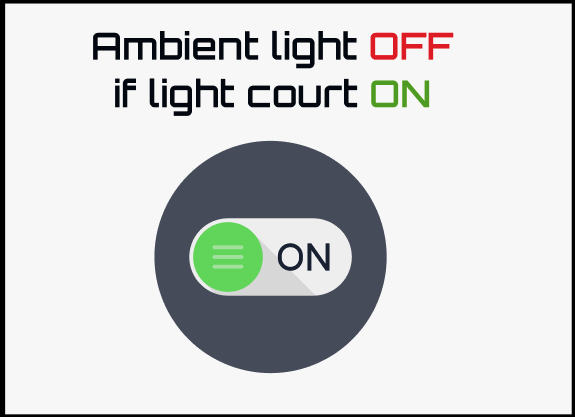

La luz ambiente está ENCENDIDA si hay una reserva

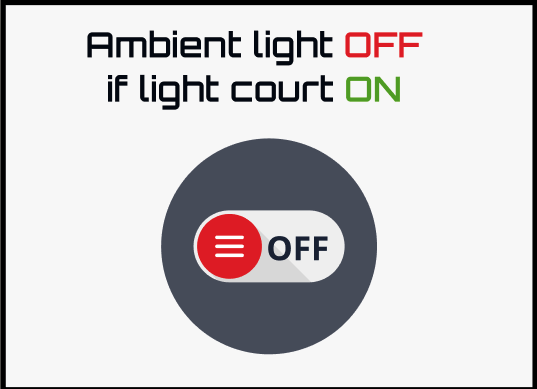

La luz ambiente está APAGADA si hay una reserva
IMPORTANTE: La plataforma de reservas programa automáticamente el encendido y apagado de las luces según los horarios de reserva. Con Smart Padel, puedes añadir minutos extra antes y después para asegurar una cobertura de iluminación fluida. Siempre añade minutos adicionales, a lo que establezcas en la plataforma en la configuración de validez de acceso, antes y después de la reserva.
Ejemplo:
Reserva en la plataforma
- Hora de inicio: 09:00
- Hora de fin: 10:00
Smart Padel con margen de 15 minutos
- Luces ON: 08:45
- Luces OFF: 10:15
Esta configuración asegura que las luces se enciendan un poco antes y permanezcan encendidas un poco más, creando un entorno bien iluminado antes y después del horario programado.

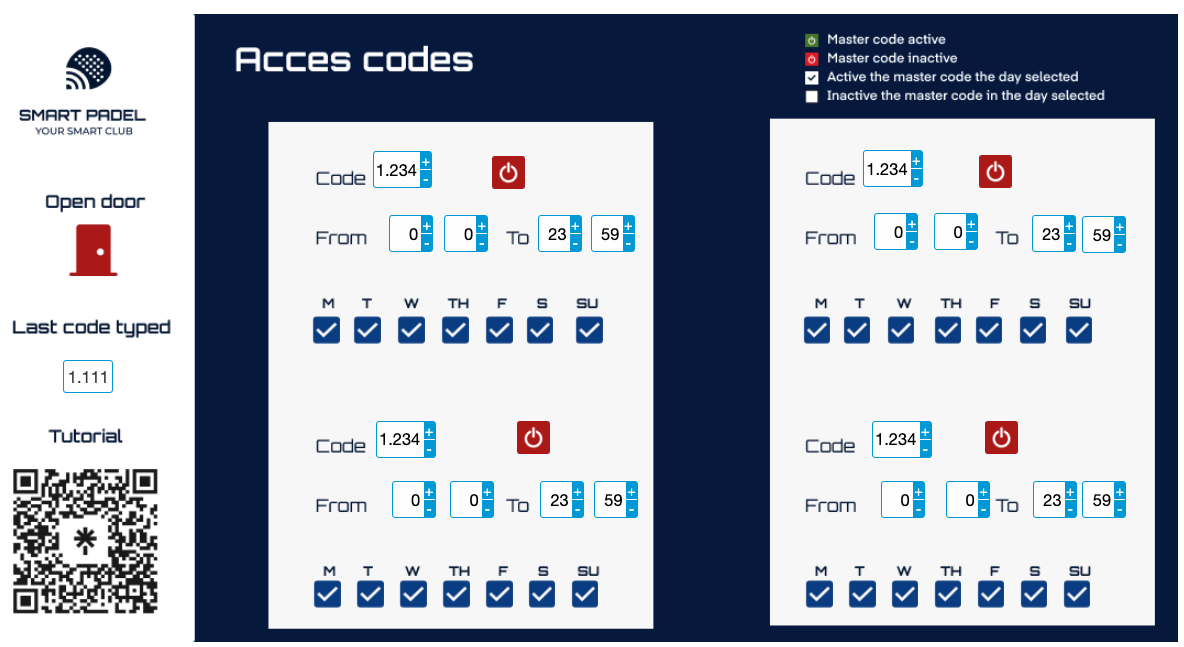

2. CODIGOS DE ACCESO
Tienes cuatro códigos maestros por teclado. Puedes configurarlos según los días. Sin embargo, primero debes activarlos.
2.1 Código maestro activo/inactivo
Alternativamente, puedes abrir la puerta de forma remota haciendo clic en el gadget de la puerta en la interfaz. Si estás usando los teclados para hacer pruebas, deberías ver el último código introducido mostrado en la interfaz. Si el código no aparece, puede haber un problema con el cableado desde el PE11 hasta el teclado que debe revisarse.

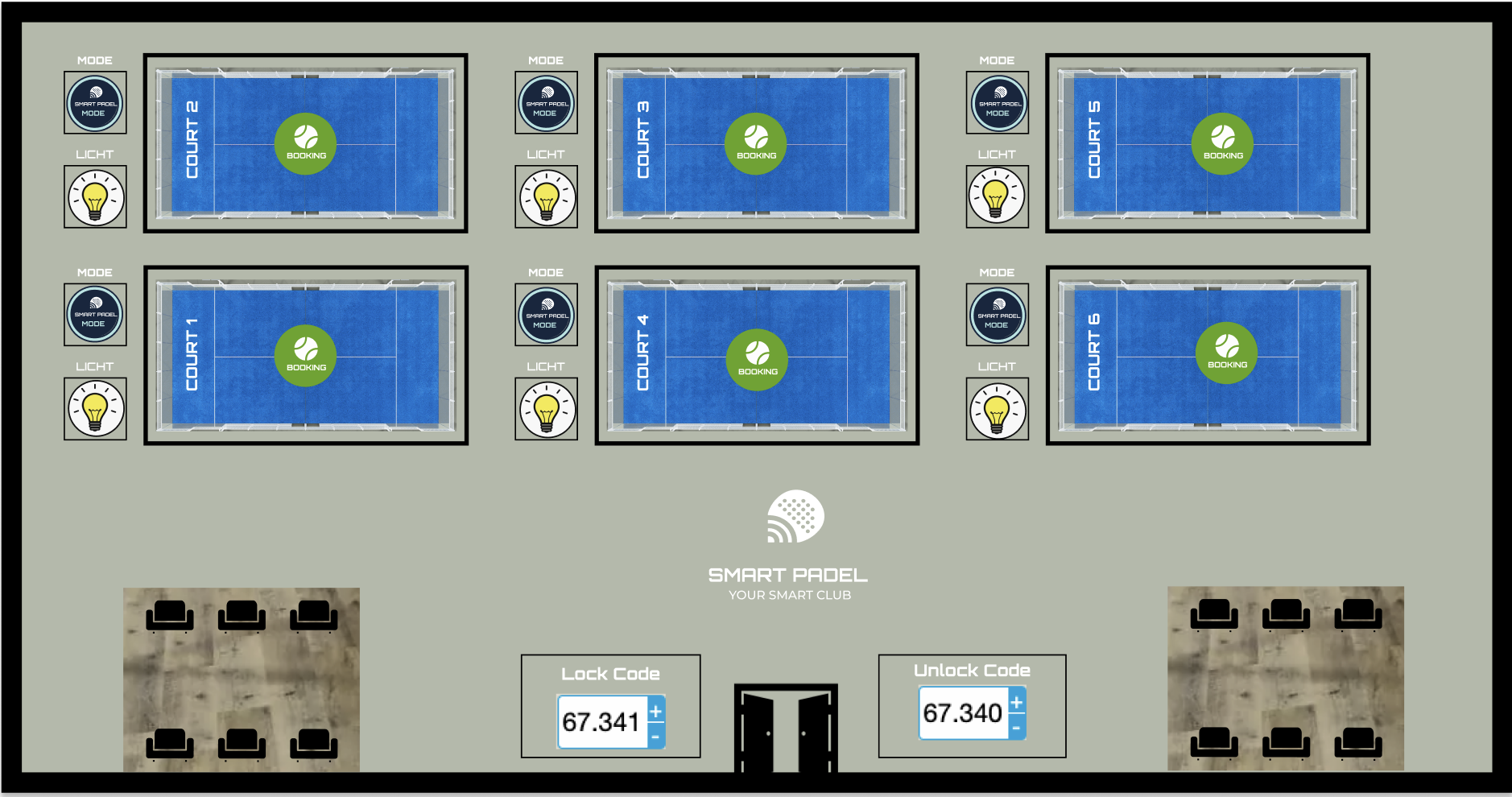

2.2 Codigos de bloqueo y desbloqueo
El sistema de códigos de Bloqueo y Desbloqueo de Smart Padel está diseñado para simplificar la gestión de accesos en horas punta o cuando las instalaciones se comparten con actividades no principales. Este sistema garantiza una organización fluida y un uso óptimo de los recursos del club.
2.2.1 Código de bloqueo
- Función principal: Habilitar el acceso a las pistas y zonas comunes en momentos específicos, sincronizado con las reservas y el uso compartido de los espacios.
- Usos comunes:
- Acceso eficiente: Liberar dinámicamente las instalaciones según los horarios de actividad.
- Zonas compartidas: Permitir acceso cuando el espacio vuelve a estar disponible para las actividades principales del club.
2.2.2 Codigo de desbloqueo
- Función principal: Liberar dinámicamente las instalaciones según los horarios de actividad.
- Usos comunes:
- Acceso eficiente: Desbloquear dinámicamente las instalaciones según el horario de actividad.
- Zonas compartidas: Conceder acceso cuando el espacio vuelve a estar disponible para las actividades principales del club.

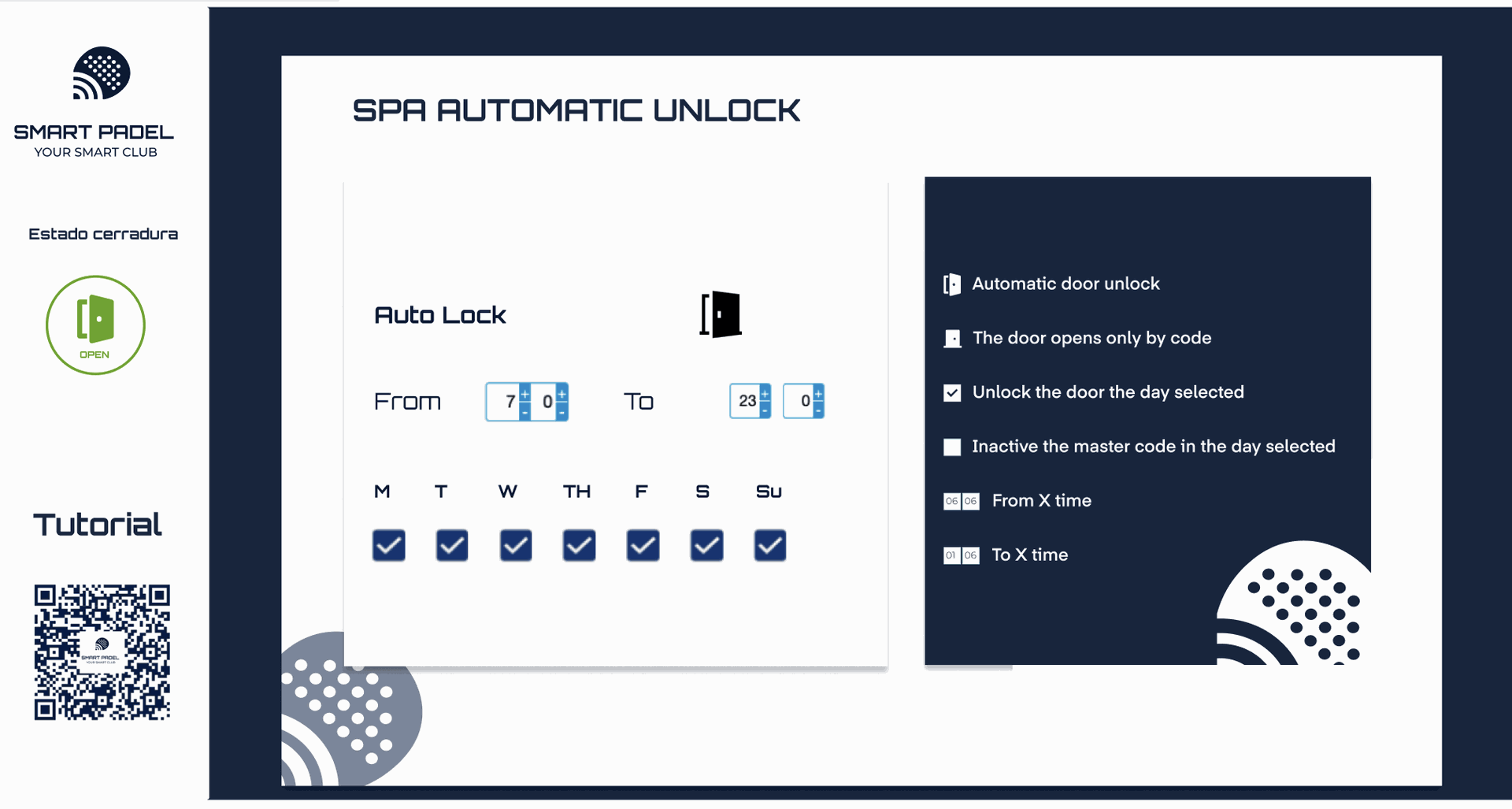

2.3 Desbloqueo permanente
El Desbloqueo Automático SPA es una solución diseñada para proporcionar un control completo y programado del acceso a instalaciones deportivas y áreas restringidas, garantizando una experiencia segura, práctica y flexible tanto para administradores como para usuarios.
Funciones clave
- Desbloqueo automático: Programa el desbloqueo de puertas en horarios específicos y en días seleccionados.
- Control por horario: Define el intervalo exacto durante el cual las puertas permanecerán desbloqueadas.
- Selección de días: Habilita el desbloqueo automático solo en los días deseados.
- Opción de desactivar el desbloqueo en días específicos.
- Opciones avanzadas de acceso:
- Acceso por código: Si el desbloqueo automático no está habilitado, las puertas permanecerán accesibles únicamente mediante un código.
- Ideal para acceso controlado fuera del horario habitual o en circunstancias especiales.
- Compatibilidad con cerraduras: La cerradura instalada debe soportar la función de desbloqueo automático para garantizar el correcto funcionamiento del sistema.
3. PANEL DE CONTROL DE VENTILACIÓN
El Panel de Ventilación Smart Padel ofrece una solución eficiente para gestionar el sistema de ventilación en instalaciones deportivas. Este panel optimiza el flujo de aire, asegurando una experiencia cómoda para los usuarios y reduciendo el consumo energético al sincronizarse con las reservas.
3.1 Funciones clave
- Modo de ventilación: Activa o desactiva el sistema de ventilación según las necesidades del espacio.
- Indicadores visuales:
- ON: La ventilación está apagada durante reservas activas.
- OFF: La ventilación está encendida durante reservas activas.
- Control de tiempos: Personaliza el horario de encendido/apagado del sistema:
- Minutos antes: Programa que la ventilación se inicie antes de una reserva (p. ej., 45 minutos).
- Minutos después: Mantén la ventilación funcionando después de finalizar una reserva (p. ej., 65 minutos).
- Indicador de estado: Visualización en tiempo real del estado del sistema de ventilación para un seguimiento sencillo.
- Modo personalizable: Ajusta el sistema según el uso del espacio y las preferencias del administrador.
3.2 Configuración personalizada
El sistema de códigos de Bloqueo y Desbloqueo de Smart Padel está diseñado para simplificar la gestión de accesos en horas punta o cuando las instalaciones se comparten con actividades no principales. Este sistema garantiza una organización fluida y un uso óptimo de los recursos del club.
Relé PLC (salida)
Operando sobre una entrada digital del HVAC. Un relé por cada comando en el HVAC.
Control ModBus
Enviamos comandos al HVAC vía ModBus. Necesitamos el manual de integración del HVAC para interpretar correctamente el protocolo. Debe desarrollarse un driver dedicado para ese modelo específico de máquina.

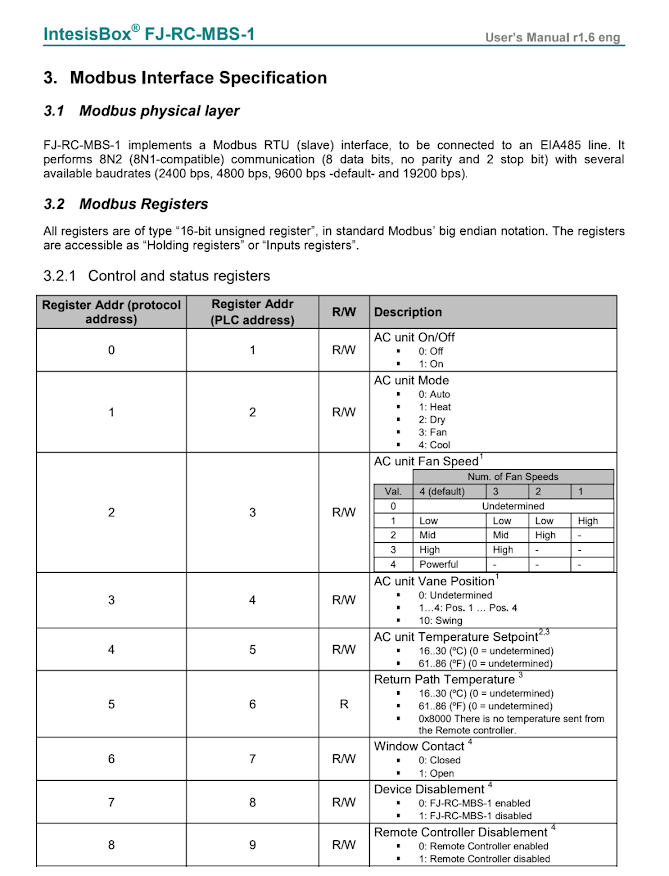

Ejemplo de registros Modbus para máquina IntesisBox
4. PANEL DE CONTROL — DETECCION DE PRESENCIA
El Panel de Detección de Presencia Smart Padel está diseñado para garantizar el uso correcto de las pistas, detectando situaciones en las que se usan sin una reserva activa. Este sistema inteligente mejora la gestión operativa del club, asegurando el cumplimiento de las normas y optimizando el uso de las instalaciones.
4.1 Funciones Clave
- Detección de presencia: Sensores instalados en cada pista detectan la presencia de personas cuando no existe una reserva activa.
- Alerta de audio automática: Cuando se detecta un uso indebido de la pista, el sistema reproduce un mensaje de audio indicando a los usuarios que deben abandonar la instalación.
- El mensaje es claro y directo, recordando las normas del club.
- Notificación al gestor del club: Se envía una notificación inmediata al gestor del club para informarle de la situación.
- Sincronización con el sistema de reservas: Si no existe una reserva activa, el sistema puede desactivar otras funciones de la pista, como la iluminación o la activación de equipamiento.
